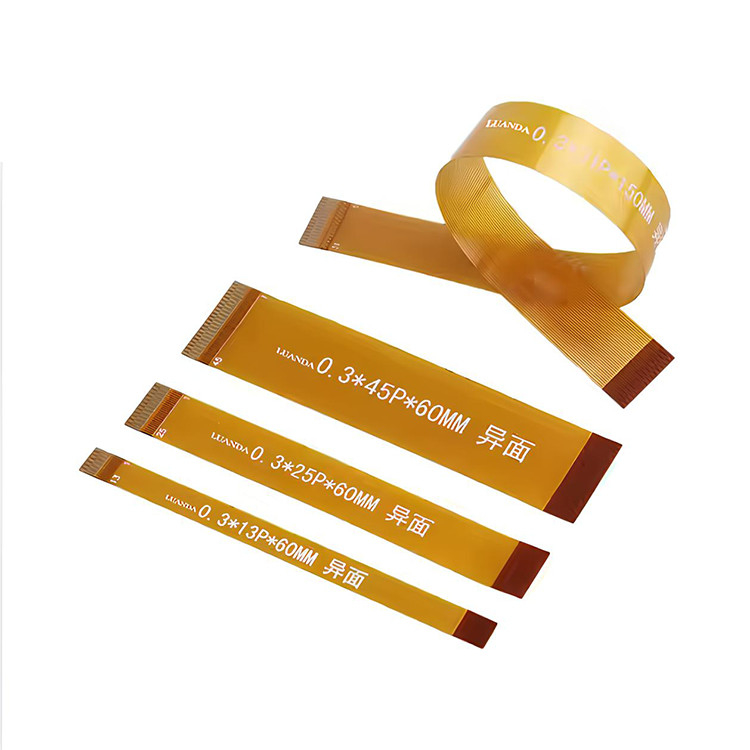

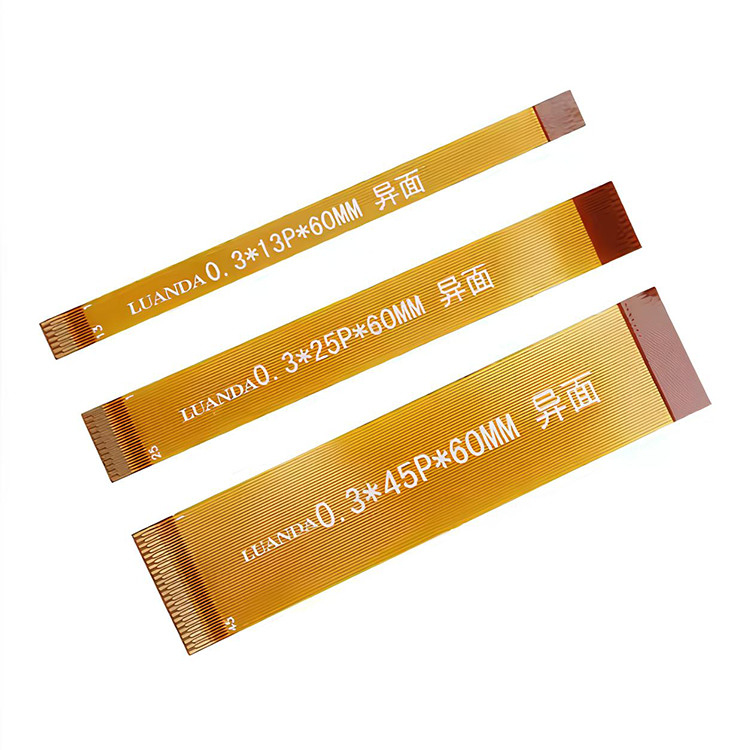

Name: FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible placa de circuito
Brand: RY
SKU: RY-0,3 mm FPC de doble capa
Rating: 4.6 (150 reviews)

Hogar > PRODUCTOS > Cables de fibra óptica >

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible placa de circuito

0.3mm Caje de fpc de caída

Cables 9p y 9pc

11p fc fpc cable

Lugar de origen:

CHINA

Nombre de la marca:

Certificación:

CE,ROHS

Número de modelo:

RY-0,3 mm FPC de doble capa

Éntrenos en contacto con

Pida una cita

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible placa de circuito

Detalles del producto

Tipo de producto:

FPC

espesor de cobre:

1/2 onza

Tamaño mínimo del agujero:

0.1 mm

Ancho de línea mínimo:

0.125 mm

Min. Espaciado de líneas:

±0.05 milímetro

Finalización de la superficie:

Oro de inmersión, Revestimiento de oro, Estaño de aluminio, OSP

capa:

1 a 2 capas (tabla flexible)

Pago y términos de envío

Cantidad de orden mínima

La cantidad puede ser negociable

Precio

Most favorable

Detalles de empaquetado

En el caso de los productos de la partida 93, el valor de las mercancías incluidas en el cuadro 1 no

Tiempo de entrega

Enviado en 9-12 días después del pago

Condiciones de pago

L/C, T/T, Paypal, Western Union,

Capacidad de la fuente

10000pcs

Productos relacionados

Conjunto de conector FPC 16 24 45 80 Pin Arnés de alambre Flexible Socket de PCB de cable plano

Consiga el mejor precio

FFC/FPC IS100-L08T-C46-C Negro a HS100-L08N-N62 Negro LED CABLE de extensión FFC

Consiga el mejor precio

OEM / ODM FPC Conector de cable Sino Tech AWG 40 30V Arneses de cableado

Consiga el mejor precio

16 Pin FFC FPC Cable AWM 20628 0,5 Pitch para conexión de PCB con conector de pantalla LVDS

Consiga el mejor precio

Éntrenos en contacto con

86--13405295160

info@rygroup.net

Contacto ahora

Descripción de producto

Parámetro de capas de FPC de personalización

Proyecto	Capacidad de procesamiento	Proceso detallado
Número de placas	Pisos 1 a 8	El número de capas indica el número de líneas FPC.
Estructura de las FPC	Un lado	espesor de las placas convencionales de 0,08-0,12 mm
	Dos lados	espesor de las placas convencionales 0,1-0,2 mm
	Tres capas	espesor de las placas convencionales 0,13-0,2 mm
	Cuatro capas	El grosor de referencia del cuerpo del alambre es de 0,2 a 0,25 mm
	Cuatro capas	El espesor de referencia del cuerpo del alambre es de 0,24-0,28MM
	Seis capas	El espesor de referencia del cuerpo del alambre es de 0,28-0,33MM
	Ocho capas	El espesor de referencia del cuerpo del alambre es de 0,35-0,4M

Proceso artesanal

espesor de la placa Fpc	Con un lado único de 0,08-0,12 mm	1) se refiere al grosor de la placa blanda de FPC, excluyendo el grosor del material reforzado, como el área de medición Sin cobre o sin película de recubrimiento, el grosor del producto terminado se reducirá en consecuencia. 2) Si el revestimiento blanco Si se utiliza una película, el espesor del panel único aumentará en 18 mm y el panel doble aumentará en 36 mm.
espesor de la placa Fpc	Dos lados 0,1-0,2 mm
Material de base espesor del papel de cobre	12u (± 1 / 3OZ), 18μ (± 1 / 2OZ), 35μ (± 1OZ) / 70μ (± 2OZ)	Se refiere al grosor de la lámina de cobre de la capa de línea de FPC.
Tratamiento de la superficie	El oro del fregadero, el estaño del fregadero, OSP	Significa hundir una capa de níquel oro en la superficie de la almohadilla de línea para evitar que la almohadilla de la oxidación.
espesor de la zona de refuerzo	El espesor total del área de refuerzo = espesor de la placa de FPC + espesor reforzado	Insertar y quitar el dedo dorado o añadir grosor para usar.

Parámetro del proceso

Tolerancia a la apertura (Platado a través de un agujero)	± 0,05 mm
Tolerancia del orificio (no revestido por el orificio)	± 0,05 mm
Agujero de posicionamiento y tolerancia del PAD	± 0,05 mm
Ancho mínimo de línea/espaciado entre líneas	1 onza 0,1/0,1 mm±0,03 mm
	1/2 onza 0,06/0,06 mm±0,02 mm
	1/3 de onza 0.06/0.06 mm
Tolerancia de grabado	± 0,02 mm
Tolerancia de precisión de alineación del texto	± 0,2 mm
Tolerancia de precisión para la alineación de la soldadura	± 0,05 mm
Tolerancia del grosor del FPC	± 0,03 mm
Tolerancia del espesor del refuerzo PI	± 0,03-0,05 mm
Tolerancia de espesor de chapa de acero y de FR4 reforzado	± 0,05 mm
Acceso de la placa de refuerzo y tolerancia de apertura de la ventana del dedo	± 0,2 mm
Tolerancia del láser (forma y agujero)	± 0,05 mm
Tolerancia de contorno de impacto (de borde a borde) (molde de acero)	± 0,1 mm,Membrana de precisión ± 0,05 mm
Requisito de protección del medio ambiente	Cumplir con las normas ROHS y REACH
Prueba de resistencia térmica	Cumplir con las normas ROHS y REACH

Nuestra compañía:

RY Electronic Technology Co., Ltd., una empresa experimentada con una década de experiencia, se especializa en la elaboración de soluciones de cables y conectores a medida a través del diseño, el desarrollo y la producción.Nuestra oferta abarca una amplia gama de productos tales como cables FFC/FPC, cables de cinta plana flexible, cables LVDS, arneses de cableado a medida, arneses de cableado JST, conjuntos de cables Molex, conectores circulares, conectores ISOBUS, conectores micro coaxiales y más.

Con una amplia participación en la industria y una gran cantidad de conocimientos, estamos dedicados a ofrecer opciones personalizadas de primera clase y confiables a nuestra clientela.Si necesita soluciones personalizadas de cables y conectoresEsperamos la oportunidad de servirle con un servicio excepcional y una excelencia de producto.

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible placa de circuito 0

Nuestras ventajas:

1Control de calidad: la mayoría de los productos tienen certificado UL CE ROHS. ISO9001:2008.
2- MOQ bajo: 5pcs/10pcs/20pcs/50pcs, depende de los diferentes artículos.
3Tiempo de entrega rápido: 2 ~ 15 días, entrega a tiempo.
4. Buen servicio postventa: podríamos ofrecer soporte técnico o servicio de devolución en poco tiempo.
5. 1 año de garantía.
6Servicio de OEM/ODM.
7Te gustará:
•100% de protección de la calidad del producto
•protección del 100% del envío a tiempo
•100% de protección del pago para el importe cubierto

Preguntas frecuentes:
• P: ¿Puedo obtener algunas muestras?
R: Sí, el pedido de muestra está disponible para la comprobación de calidad y la prueba de mercado, y será el pago de carga.

• P: ¿Cuál es el plazo de entrega?
R: Por lo general, toma alrededor de 1 a 3 días producir muestras.
Por lo general, se tardan entre 3 y 7 días en producir los productos.

• P: ¿Cuál es su plazo de pago?
R: Por lo general aceptamos PAYPAL, T/T como el término principal de pago, y otros pagos también se pueden negociar.

• P: ¿Problemas de calidad?
R: Si hay algún problema o pregunta de calidad, podríamos ofrecer soporte técnico o servicio de devolución.

R: ¿Qué otras garantías existen?

• Q: Tenemos profesionales para proporcionar un servicio postventa uno a uno para proporcionar a los compradores el mejor servicio postventa

R: ¿Cómo puede contactarnos?

• Q: envíe sus detalles de la consulta a continuación, haga clic en "enviar" ahora! muestra gratuita y mejor precio están esperando por usted, si no puede encontrar el producto en nuestra web, también puede enviar una consulta a nosotros,Incluso si no lo hacemos, encontraremos el mismo producto con buena cantidad y buen precio.
