Lugar de origen:
China
Nombre de la marca:
RY
Certificación:
CE,ROHS
Número de modelo:
RY-8905231
Éntrenos en contacto con
Vídeo

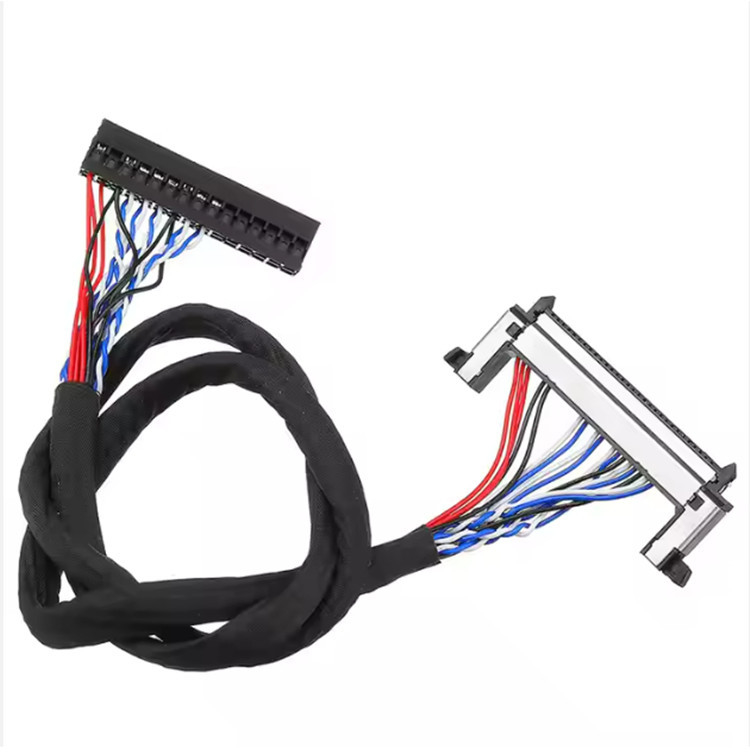

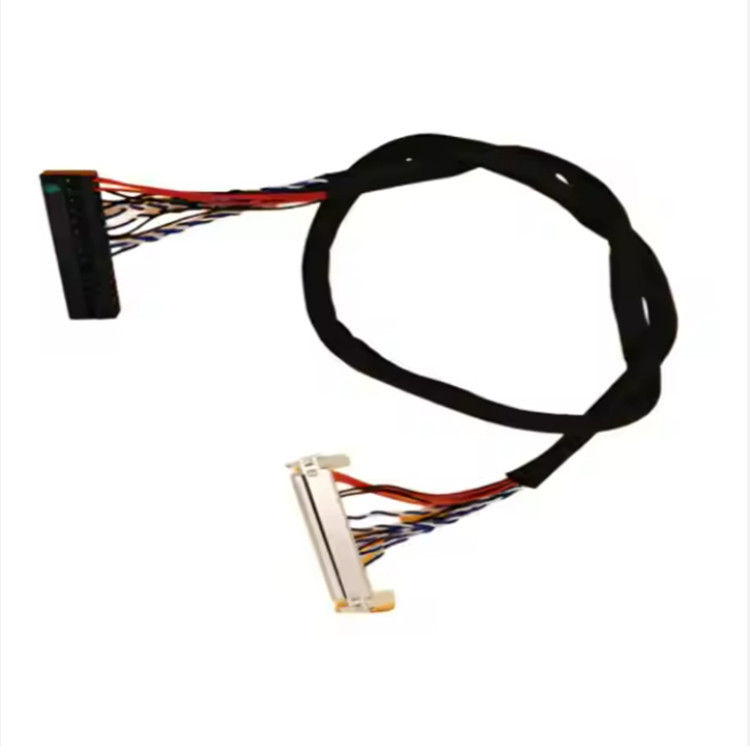

Alta calidad JAE FI-X30HL 30pin 1.0mm paso a Dupont 2 * 15pin conector 2.0mm paso UL1571 28AWG LVDS cable de alambre de arnés
¿Qué es el cable de LCD?
Señalización diferencial de bajo voltaje, o LVDS, también conocido como TIA/EIA-644, es una norma técnica que especifica las características eléctricas de un diferencial,
El LVDS opera a baja potencia y puede funcionar a muy altas velocidades utilizando cables de cobre de par retorcido baratos.
Dado que LVDS es una especificación de capa física solamente, muchos estándares y aplicaciones de comunicación de datos lo utilizan pero luego añaden una capa de enlace de datos
El sistema LVDS se introdujo en 1994 y se ha popularizado en productos como los televisores LCD, los sistemas de infoentretenimiento para automóviles,
Las aplicaciones típicas son el vídeo de alta velocidad.
En los primeros años, los fabricantes de computadoras portátiles y de pantallas LCD se utilizaban comúnmente.
El término LVDS en lugar de FPD-Link cuando se refiere a su aplicación,y el término LVDS se ha convertido erróneamente en sinónimo de Flat Panel Display Link en
el vocabulario de la ingeniería de las pantallas de vídeo.
Características eléctricas:
|
Las partidas
|
Especificaciones |
|
Número de la parte |
Las condiciones de los productos: |
|
Compatible |
Serie de conectores Hirose DF19 |
|
Interfaz de acoplamiento de tono |
1.0 mm |
|
Circuitos |
8, 14, 20, 30 posiciones |
|
Cables aplicables |
30AWG, 28AWG |
|
Calificación actual |
1a |
|
Nivel de tensión |
Las demás: |
|
Rango de temperatura |
-25°C ~ +85°C |
|
Resistencia de contacto |
30 metros Omega Max |
|
Resistencia al aislamiento |
500M Omega Min |
|
Resistencia a la tensión |
500 V CA/minuto |
|
Conjuntos de alambre y cable |
Personalizado |
Detalles del producto:
Nuestra compañía:
1RY Electronics tiene más de 10 años de experiencia en el diseño y fabricación de ensamblajes de cables y antenas personalizados en volúmenes grandes o pequeños dependiendo de sus necesidades.
2Nuestras instalaciones de fabricación pueden fabricar casi muchos tipos de ensamblaje de cables personalizados ((cable LVDS / cable plano / cable RF / arnés de cable) así como antenas GPS / WIFI / ISM / GSM / 3G / 4G y conectores RF.
Nuestras ventajas:
1Control de calidad: la mayoría de los productos tienen certificado UL CE ROHS. ISO9001:2008.
2- MOQ bajo: 5pcs/10pcs/20pcs/50pcs, depende de los diferentes artículos.
3Tiempo de entrega rápido: 2 ~ 15 días, entrega a tiempo.
4. Buen servicio postventa: podríamos ofrecer soporte técnico o servicio de devolución en poco tiempo.
5. 1 año de garantía.
Preguntas frecuentes
1¿Cómo elegir el cable adecuado?
El diseñador debe evaluar los parámetros del sistema determinantes, como la velocidad de señalización, la longitud del cable, la señalización de extremo único o diferencial (equilibrada), punto a punto,Configuración multidrop o multipunto, el margen de ruido, la flexibilidad, los costes.
2¿Qué influirá en el material que seleccione?
Equipo específico, estructura de la máquina y entorno
3Sigue la pregunta 2, abajo tienes que preocuparte
¿Desprotegido o blindado (cinturado, trenzado o combinación de ambos)?
¿Cable coaxial, multiconductor o de par retorcido?
4¿Por qué el cable necesita ser blindado?
Para reducir el ruido eléctrico que afecta a las señales, y para reducir el ruido electromagnético
radiaciones que pueden interferir con
otros dispositivos.
5¿Qué tipo de cable es más barato y fácil de manejar?
Los cables multiconductores son más baratos y más fáciles de manejar que los cables de par retorcido o coaxial, especialmente en términos de terminación.
6. ¿Qué recomienda para la transmisión diferencial de datos, como el LVDS?
Se recomienda el cable de par retorcido ya que proporciona dos conductores idénticos para transmitir la señal y su complemento.
